根據不同的測試需求，電化學工作站在使用過程中有許多種不同的連接電極的方法。本文主要介紹BioLogic電化學工作站VMP300系列儀器的電極連接方式，主要分為4大類。

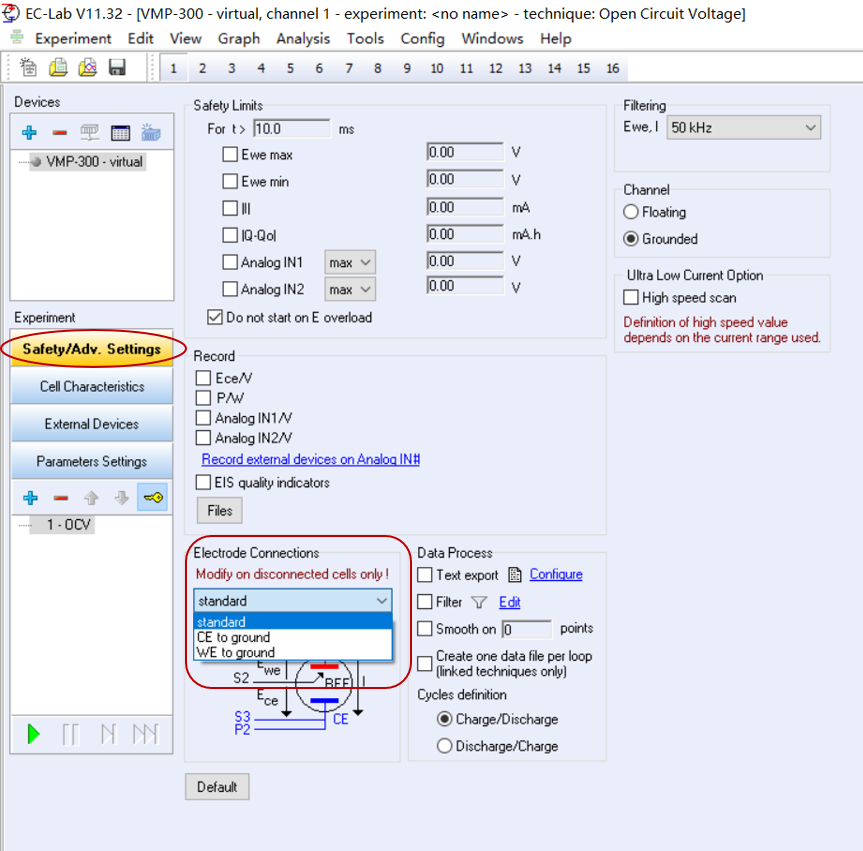

EC-Lab軟件中，添加實驗后，在左側Safety/Adv. Settings下有一個Electrode Connections部分，其中可以選擇standard、CE to ground、WE to ground或者其他大電流儀器的連接方式（如下圖）。
注意：不管選擇哪一種連接方式，在選擇之前，如果測試線的各接頭已經連接了電極，一定要先拔下來，然后選擇連接方式，然后再重新連接電極。
1. Standard
這是一個標準的電極連接方式，大部分情況下選擇這種連接方式。如下圖，工作電極連接P1和S1，參比電極連接S2，輔助電極連接S3和P2。
2. CE to ground
在某些特定的實驗中，可能在一個電解池中存在幾個工作電極和一套輔助電極和參比電極（比如，旋轉環盤電極）。這種情況下就需要選擇CE to ground模式。該模式下的連線方法為：工作電極連P1和S1，參比電極連S2，輔助電極連S3和ground。如下圖。
3. WE to ground
這種連接方式主要用于一個接地的工作電極和兩套不同的參比電極和輔助電極（比如氫滲透測試）。該模式下的連線方法為：工作電極連ground和S1，參比電極連S2，輔助電極連S3和P1，如下圖。
4. 一些特殊的連接方式
如果VMP300系列電化學工作站已經連接了某個大電流儀器，那么Electrode Connections下面會出現相應的特殊的電極連接方式。比如，電化學工作站連接了1A/48V大電流器，那么Electrode Connections下面會出現“+/-48V control”的選項，如下圖：
當然，如果電化學工作站連接了其他類型的booster，此處也會出現相應的電極連接方式。只要根據不同的示意圖進行連接即可。
