在很多研究領域，電化學研究的同時需要進行溫度測量，特別是在電池測試領域，溫度是一個安全參數。BioLogic公司研制了與電化學工作站配套使用的溫度探針。該探頭與電化學工作站通道板的輔助輸入/輸出連接器相連，允許用戶跟蹤溫度測量。本文主要介紹BioLogic溫度探針的使用方法。
1. 溫度探針與電化學工作站的連接

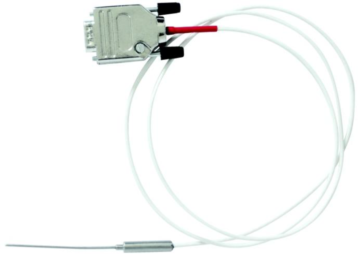

溫度探針由一個DB9接頭和一個探頭組成。如下圖：
它可以測試-40℃到150℃之間的溫度。探頭本身的長度為6cm，直徑為6mm。連線的總長度為110cm。使用時，將DB9接頭接到所用的通道板上的DB9接頭上即可。DB9接頭示意圖如下：
1. EC-Lab軟件中設置實驗

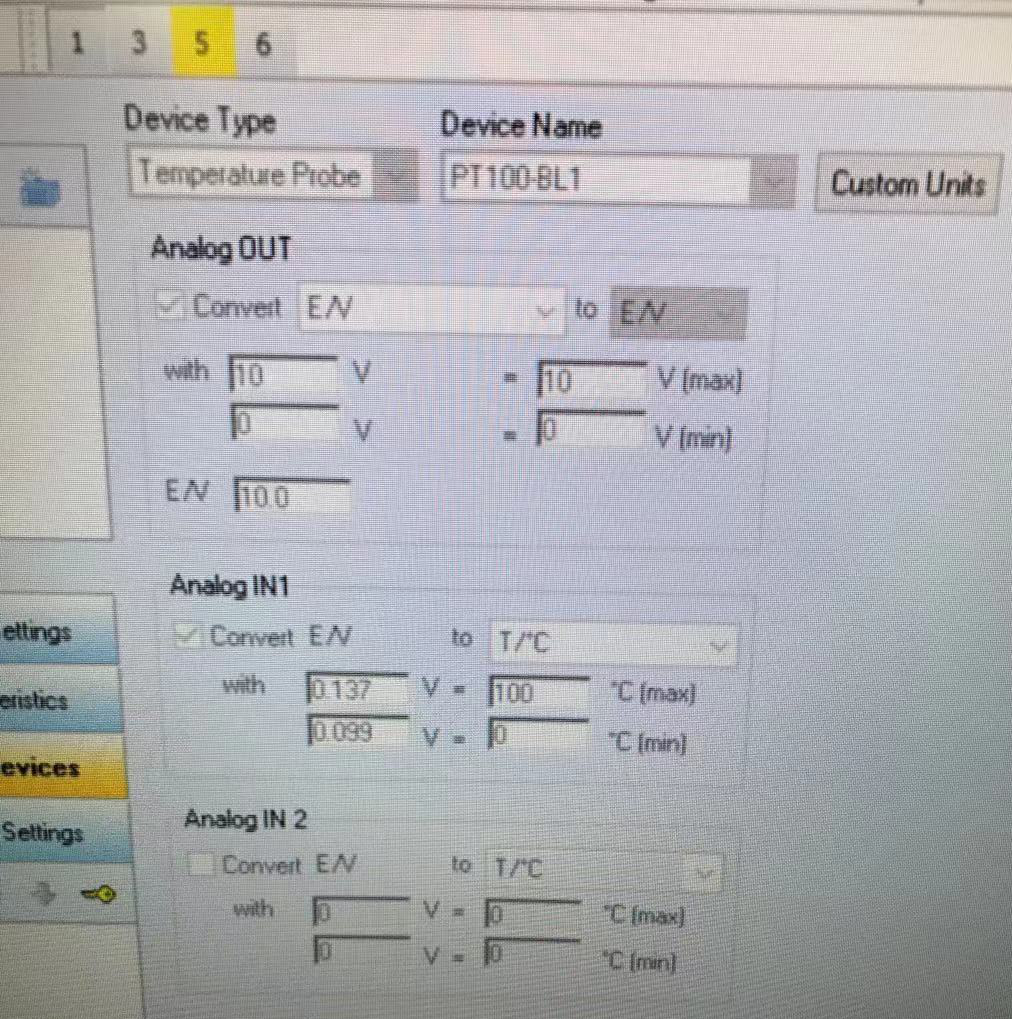

打開EC-Lab軟件，選擇所用的通道數，然后在左側Experiment下選擇“External Devices”。設置窗口如下:
其中，Device Type選擇“Temperature Probe”，Device Name選擇“PT100-BL2”。（“PT100-BL1”是BioLogic早期的一款溫度探針，現已停產。）下方的Analog OUT和Analog IN1兩部分參數都是自動定義的，不需要設置。

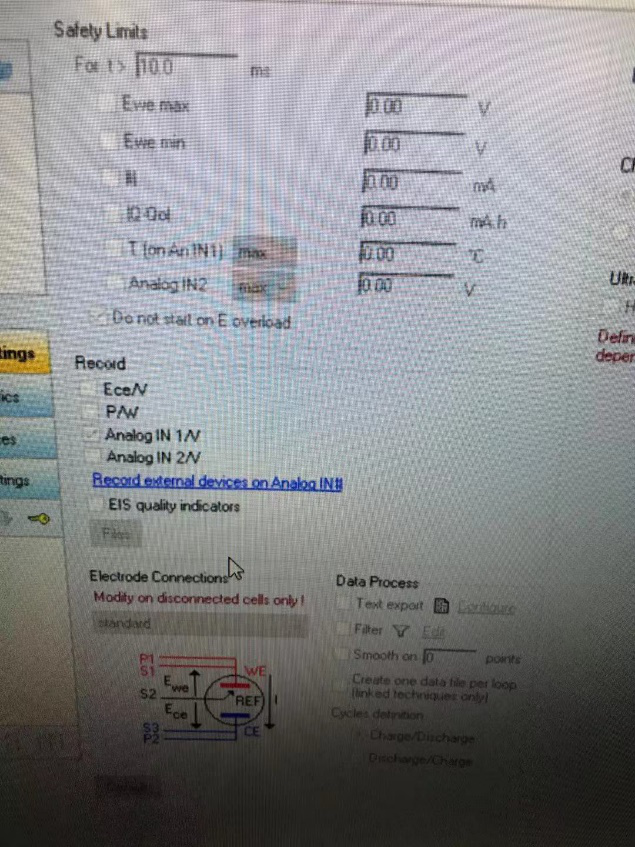

然后在軟件左側Experiment下選擇“Safety/Adv. Settings”，其中Record下的Analog IN 1/V（或者T/℃）選項應該是自動勾選的，如果沒有，請手動勾選。
同時也可以看到，在Safety Limits中也多了溫度T（on Analog IN1）的選項。溫度探針測量的溫度，可以作為Safety Limits的選項，或者在其他特定實驗中也會用到。而且一旦設置了溫度探針，在EC-Lab界面的下方實時狀態欄中，也會顯示實時測量溫度。
